Lâmpada série para testar eletroeletrônicos

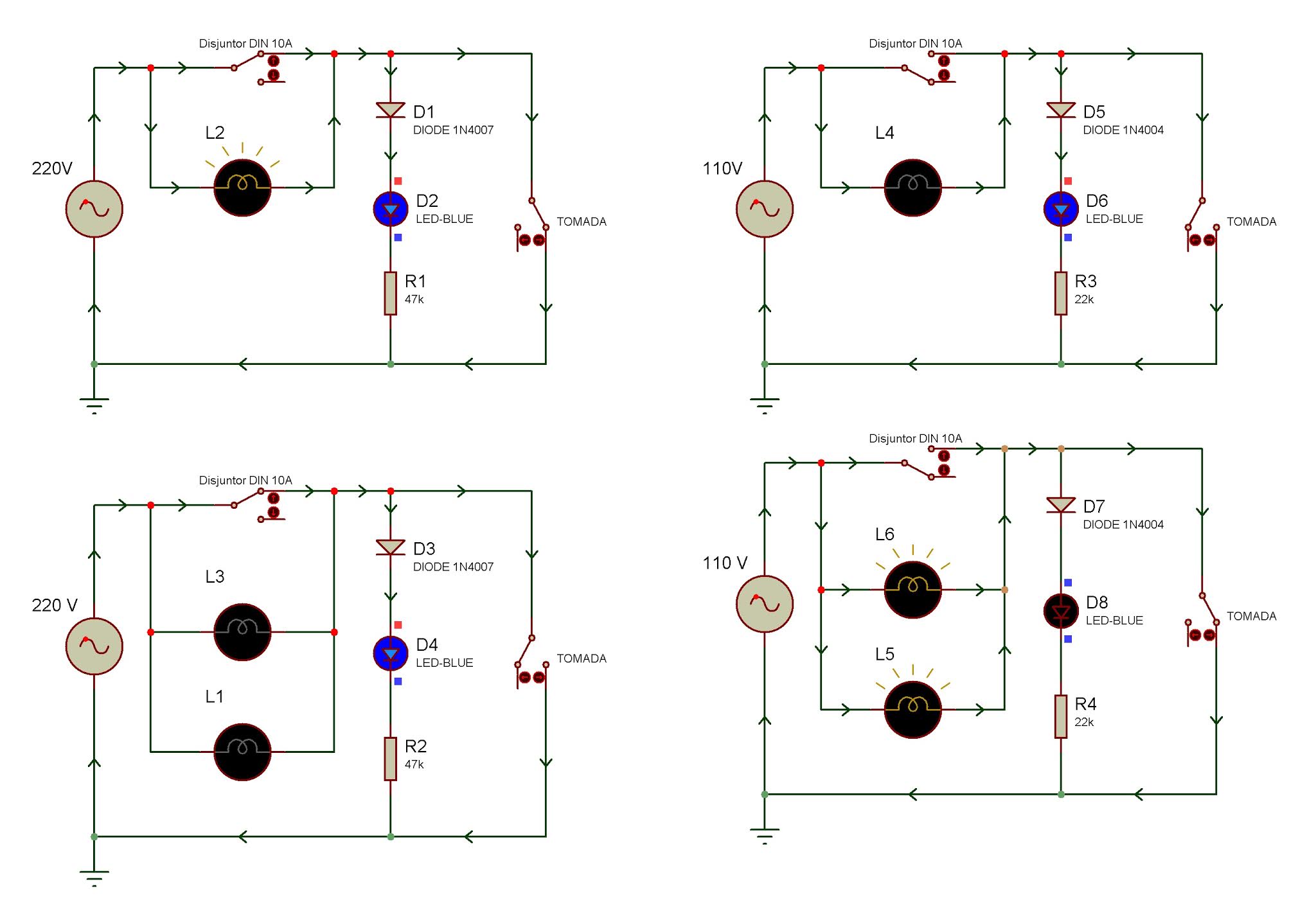

Abaixo 2 modelos em várias situações, no lado esquerdo esquemas em 220V e do lado Direito 2 esquemas em 110V. Com 1 Lâmpada e com 2.

Modelo 1 = com Bypass

OBS: Baseado no canal do Andre Quintal

Particularmente não gostei desse modelo, porque se esquecer o disjuntor ligado e tiver curto na placa, a luz da lâmpada acende e apaga rapidamente, porque o disjuntor da lâmpada cai e o disjuntor da casa também rsrs, fora que corre risco de queimar mais peças no eletrônico que estiver testando.

Modelo 2

Material necessário:

1 x Disjuntor DIN de 10A (garante testar aparelhos até 1270W)

1 x Led 5mm (3V, 20mA = 0,02A) (Qualquer cor)

1 x Diodo 1N4004 (110V) ou 1N4007 (220V)

1 x Resistor de 22k(110V) ou 47k (220V)

1 x Tomada

1 ou 2 Lâmpadas halógena 60W (já que não vende mais incandescente)

[tem que ser lâmpadas que tenham elementos resistivos]

A lâmpada pode ser 60W, caso o aparelho esteja em curto, não importa qual a potência da lâmpada, porque ela vai ascender na sua total potência.

Mas se for medir fontes chaveadas, a lâmpada tem que ter 3 vezes mais potência que o aparelho testado. Exemplo: para testar um equipamento que consome 60W, a lâmpada (ou associação de lâmpadas em paralelo) deve ter 180W.

(Para atingir a potência desejada, colocar as lâmpadas em paralelo, somando a potência das mesmas)

Se o aparelho não estiver em curto, mas está com defeito em algum componente, e a lâmpada tiver pouca potência, ela pode acender com baixa luminosidade e você não vai saber distinguir se o aparelho está realmente bom, por este motivo a potência da lâmpada deve ser superior ao consumo do aparelho.

As fontes chaveadas precisam de uma tensão mínima pra funcionar, (Uma tensão próxima a de funcionamento 110V ou 220V)

Como em um circuito em série a Tensão se divide e a Corrente continua a mesma

Fonte: https://www.paulobrites.com.br/lampada-serie-no-seculo-xxi-2/

Assim, no exemplo acima, a potência da lâmpada deveria ser de 300W o que fará com que apareça mais tensão sobre a carga (televisor) e menos tensão na lâmpada que praticamente não deverá acender se o aparelho estiver funcionando corretamente.

Quanto maior a potência da lâmpada menor será a sua resistência e como a lâmpada está em série com o aparelho em teste a corrente que circulará na lâmpada será a mesma que circulará no aparelho. Como consequência quanto menor a resistência menor a tensão desenvolvida. Fonte: https://www.paulobrites.com.br/lampada-serie-no-seculo-xxi-2/

Outro canal que explica essa relação: Aqui no canal do Electrolab.

Calculo da tensão de pico ou tensão máxima:

Datasheet do diodo:

"Dizemos que o diodo funciona como uma chave fechada (resistência zero) para uma polaridade da tensão de entrada e como uma chave aberta (resistência infinita) para a polaridade oposta. Sendo assim, a função do diodo em um circuito é deixar passar a corrente elétrica em apenas uma polaridade".

https://mundoeducacao.uol.com.br/fisica/diodo-semicondutor.htm

Para calcular o Resistor e Potência do mesmo, vamos a alguns cálculos:

V = 220V, Resistor 47k / 2W – Diodo 1N4007

Tensão máxima no resistor: Tensão de pico - Tensão do Led / Corrente do Led

311V – 3V = 308V

Resistor = 308/0,020 = 15.4k

Potência do Resistor: Pr = V (no resistor) x I

Potência máxima no resistor:

P = 311V – 3V do Led = 308 x 0,020 = 6,16W

Potência do Resistor = 3W a 6W





V = 110V, Resistor 22k / 2W – Diodo 1N4004

Tensão máxima no resistor: Tensão de pico - Tensão do Led / Corrente do Led

179V – 3V = 176V

R = 176/0,020 = 8.8K

Potência do Resistor: Pr = V (no resistor) x I

Potência máxima no resistor:

P = 179 – 3V do Led = 176 x 0,020 = 3,5W

Potência do Resistor = 2W a 4W

* Caso não tenha um resistor de maior potência, aumentamos o valor do resistor para diminuir a potência.



Potência dos Resistores:

0,0625W = 1/16W

0,125W = 1/8W

0,25W = 1/4W

0,5W = 1/2W

1W

2W...
